引风机常用电动执行器的选择-益大风机（山东）有限公司

电动执行器是引风机运行流程中发挥重要作用的装置，其功能主要是稳定调节引风机的压力系统。进入夏季以来雷电天气较多，电动执行器易受其影响，部分引风机组出现元件损坏的状况，进而导致风机压力波动大易跳闸。所以要根据风机的使用环境以及性能特点选择合适的电动执行器型号，首先要了解它的优缺点，优点是能输出较大的推力且抗偏离能力较好，对于引风机各参数能精准的控制，缺点是易发生故障，调节过于频繁时会磨损零件，对于维修人员的需求较大。

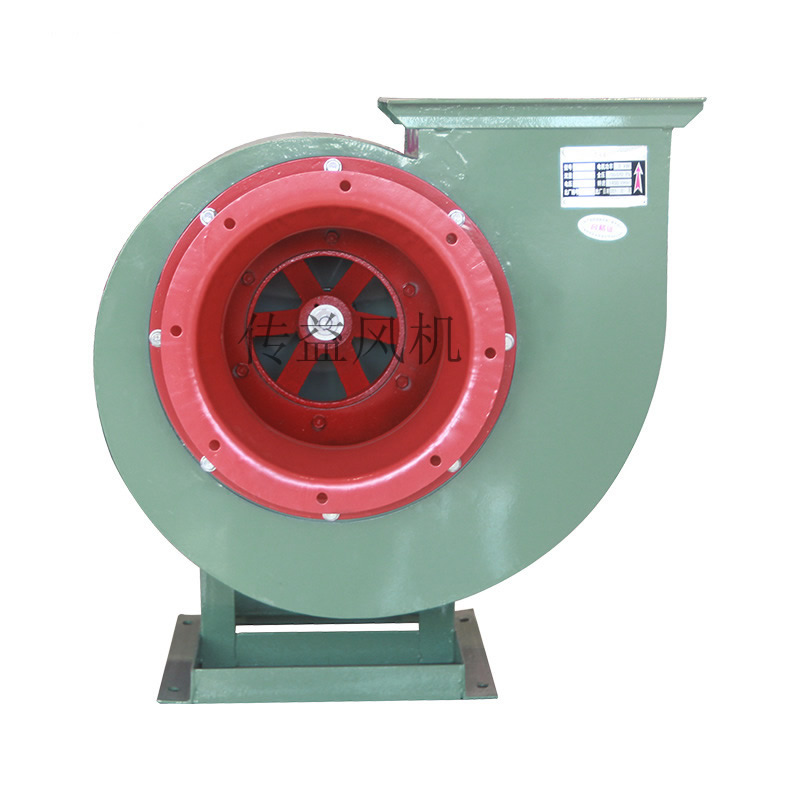

     接着对电动执行器的选择作简要介绍，我们以4-71-14型风机为例，相关参数包括调节门直径Do为0.5，风机压力为3000Pa，力臂系数为3，负荷系数为0.33。接着测量电动机数据，测得电压为392、331、324V，电流为30.8、30.4、30.8A，电动机输入功率为29Kw，再把此型号的电动机的标牌数据进行记录。同时计算系统附加阻力，对于通风面积比为0.7、速度为16.33m/s 、有效风筒长度为21.3% 时 、系统的附加阻力曲线W是适用的，且在密度为 1.2kg/m3 时为33.58。最后计算得出开启调节门力矩为64.75Nm，适合的电动执行器型号为SA1600。

本文要点速览（摘自原文）

• 所以要根据风机的使用环境以及性能特点选择合适的电动执行器型号，首先要了解它的优缺点，优点是能输出较大的推力且抗偏离能力较好，对于引风机各参数能精准的控制，缺点是易发生故障，调节过于频繁时会磨损零件，对于维修人员的需求较大
• 接着测量电动机数据，测得电压为 392、331、324V，电流为30.8、30.4、30.8A，电动机输入功率为29Kw，再把此型号的电动机的标牌数据进行记录
• 同时计算系统附加阻力，对于通风面积比为0.7、速度为16.33m/s 、有效风筒长度为21.3% 时 、系统的附加阻力曲线W是适用的，且在密度为 1.2kg/m3 时为33.58
• 最后计算得出开启调节门力矩为 64.75Nm，适合的电动执行器型号为SA1600
